一、B4-68型防爆离心风机概述

   1、用途

   4-68型离心通风机可用于一般工厂及大型建筑物的室内通风换气。既可用来输入气体，也可用来输出气体。所输送的气体应为不超过80℃的空气和其他不自然的、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许含有粘性物质，所含的尘土及硬质颗粒物不大于150mg／m2。可配备防爆电机制成B4-68型防爆离心风机。

   2、形式

   从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆时针旋转，则称左旋风机，以“左”表示。风机的出口位置，以机壳的出风口角度表示。机号No．2.8~6.3出厂时均做成一种形式，使用单位根据要求，再安装成所需要的出风口位置，订货时不需注明；机号N08~12.5出风口位置调整范围为o°~22.5°，间隔是45°；机号N016、20的出风口制成0°、90°、225°，三种固定位置，不能调整，订货时需注明。
   风机的传动方式有A、B、C、D四种。No．2.8-5采用A式传动，N06.3-12.5采用C、D式传动、N016、20采用D式传动。

   3、结构特点

   机号为N02.8~5的4-68型风机主要由叶轮，机壳、进风口等部分配直联电动机组成，Nc6.3~20除上述部分外还有传动部分。
   (1)叶轮由12片后倾翼形叶片焊接于曲线型轮盖与平板型的轱盘中间，均为钢板制造，并经过静，动平衡校正，空气性能良好，效率高，运转平稳。
   (2)机壳是用普通钢板焊接而成的蜗形体。机壳做成两种不同型式。No.2.8~12.5机壳做成整体，不能拆开。No16、20的机壳制成两开式，沿中分水平面分为两半，用螺栓连接。
   (3)进风口制成收敛式瘫线型整体结构，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

   (4)传动部分由主轴，轴承箱、波动轴承、带轮或联轴器组成。

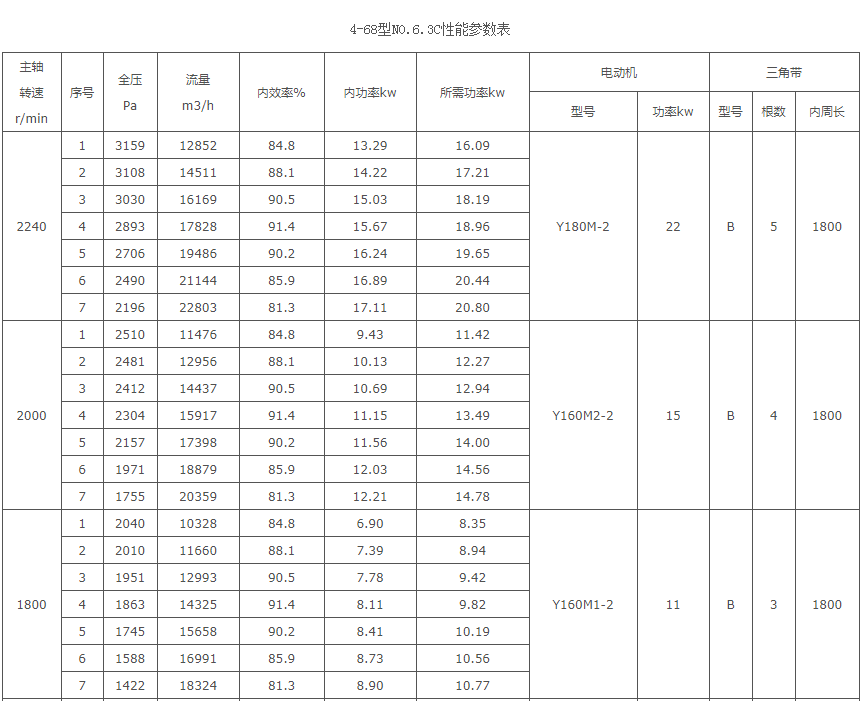

二、性能参数表
