一、概述

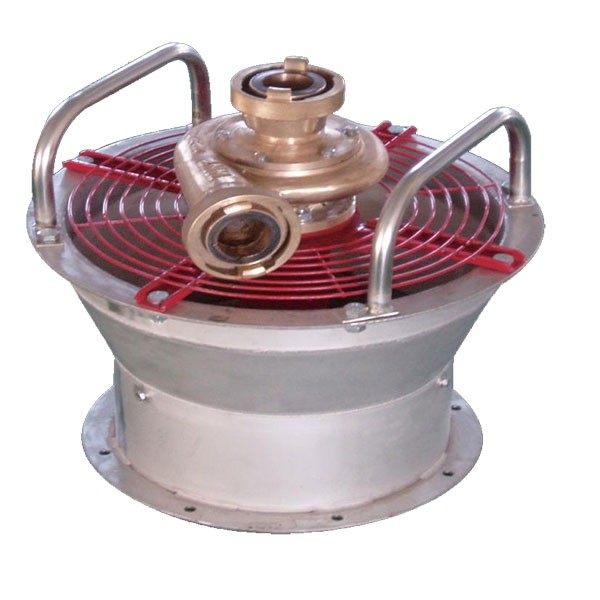

CSZ型水力驱动防爆轴流风机。具有防爆等级高，耐腐蚀、抗摇摆、震动和冲击性强。整机结构简单、紧凑、重量轻操作简便，整机便携只需一人操作即可。用消防水直接驱动，不需另加动力设备。采用封闭轴承维护工作量少。适用范围广可在-35C-250C 环境内驱动和输送易燃、易爆气体、蒸气和有毒有害的危险性气体。

二、结构型式

CSZ 型水力驱动防爆轴流风机由水轮机、机架、机壳、转动体和叶轮等组成。水轮机用耐腐蚀铜合金精密铸成。机壳用奥氏体不锈钢焊成，叶轮用高强度铝合金铸成。水轮机和转动体的密封采用机械密封和填料两层密封。机壳与叶轮间有黄铜制成的安全环整体为无火花结构。CSZ 型风机有抽风和送风式结构，两者不能通用。

三、适用条件

IIB~IC 级 T4~T6 组爆炸性混合物气体的舱室和场所。环境温度：-35C～250℃

空气相对湿度：不大于 95%

周期性摇摆 22.5°-45（摇摆周期 5-10S） 持续横倾：15°

持续纵倾：10° 振动：有

冲击：有

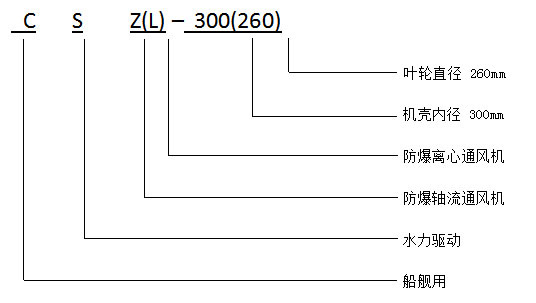

四、型号说明

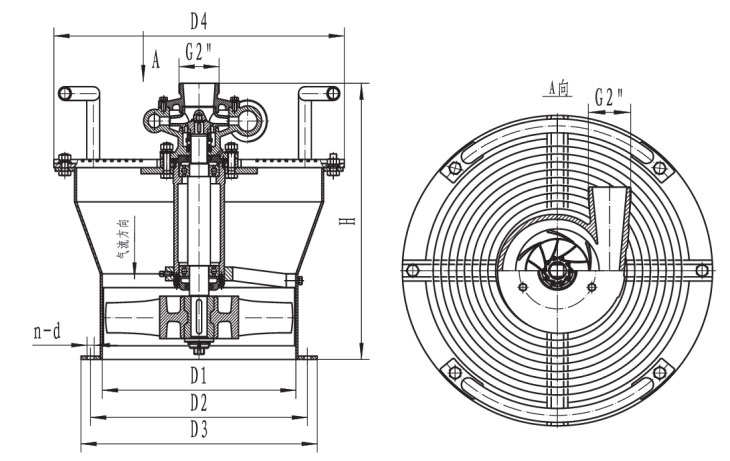

CSZ 主要性能参数及外形安装尺寸
