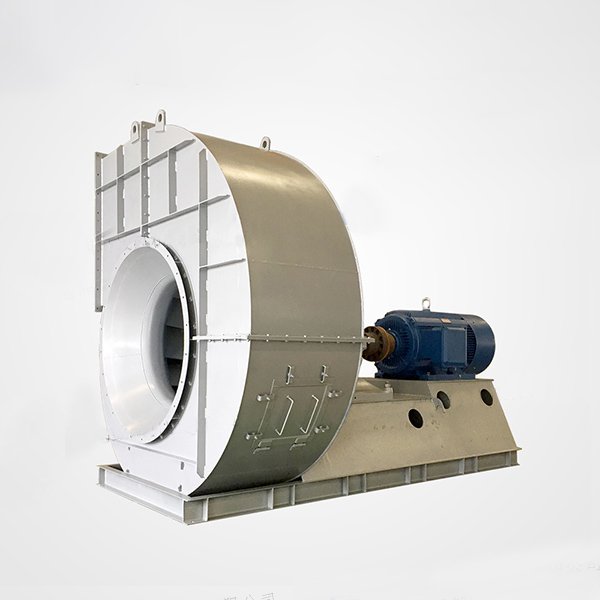

青岛风机厂家为您解析4-73型离心通引风机
发布时间：2020-04-25 09:42
青岛德弘利风机自成立以来，自主研发了许多高耐磨、低噪声的，高效节能风机，除尘环保风机，高温锅炉引风机等，受到了客户的一直好评。作为一家青岛风机生产厂家，不断研发生产，为客户排忧解难是德弘利风机不断努力的方向。现在为大家详细解析一下4-73型离心通引风机
一：4-73型离心通引风机介绍
1.输送气体种类：4-73型离心通引风机适用于火力发电厂中蒸汽锅炉的送、引风系统，也是锅炉风机的一种，输送的气体为空气和其它不自燃的，对人体无害的气体。输送气体的温度不得超过80℃，引风机输送气体温度不得超过250℃。
2、引风机是必须加装除尘装置，以保证进入风机的烟气中含尘量尽量少。
二、4-73型离心通引风机分类
1.风机可制成右旋和左旋两种形式。如未说明角度，德弘利机械默认角度为右旋90°
2.风机的出口位置，以机壳的出口角度表示， 有№8-31.5等14个机号。
3.风机的传动方式为D式，电机与风机联接均采用弹性联轴器直联传动。
三、4-73型离心通引风机主要组成部分的结构特征
该类型D式风机主要由叶轮，机壳，进风口，调节门，传动组等组成。
1.叶轮：由12枚后向型机翼叶片，锥形前盘和平板形后盘三者焊接，后盘与轴盘采用铆接；由于采用了机翼型叶片设计，保证了风机的高效率以及底噪音的特点。叶轮成型后经静、动平衡校正，空气动力性能良好，效率高，运转平稳，安全可靠。
2.机壳：用普通钢板焊接成蜗壳型整体，也可根据实际需要制成两开式或三开式。在蜗板上装有清灰门，便于清除堆积在叶片处和机壳内的积灰，以保证叶轮的平衡性和气动性能。
3.进风口：制成整体，用螺栓固定于机壳入口处，进风口内形状呈收敛、流线型，能使气体均匀进入叶轮，损失较小。
4.传动组：有主轴，轴承箱，联轴器组成，主轴由优质碳钢制成。轴承箱为整体结构，采用滚动轴承，以支撑叶轮使其安全运转。轴承箱上装有温度计和油位指示器。润滑油采用30#机械油。轴承箱经过改造装有挡油环，侧盖处加甩油槽和回油环等四道密封结构，有效的防止漏油。引风机轴承箱运用循环水道冷却，其用水量为0.5-1.0m3/h。
5.调节门：用来调节风机流量的大小。调节门叶片为花瓣形，轴向安装在进风口前，由于采用了外部传动结构，转动灵活方便，调节范围由90°（全闭）到0°（全开）。调节门的搬把位置从进风口方向看在右侧。对右旋风机，搬把从下向上推，是由全闭到全开方向，对左旋风机，搬把从上向下拉是由全闭到全开方向。为使调节门各部正常工作，必须很好的润滑。润滑脂采用二硫化钼高温（260℃）润滑脂，风机在高温运转时，仍能保证润滑作用。
四、4-73型离心通引风机的特点及
4-73-8型离心通引风机有效率高、节能（系统匹配性好）、噪音低、运转平稳、调节性能好等特点 。
